Para un profesional a pie de obra, pocas situaciones generan tanta frustración como detener un vertido porque la línea de bombeo se ha obstruido o ha reventado por un exceso de presión. La elección incorrecta de los accesorios no solo paraliza la producción y desperdicia material, sino que pone en riesgo la seguridad de los operarios y la integridad mecánica de la bomba.
La experiencia en el sector de la construcción demuestra que gran parte de estos problemas no surgen de la maquinaria, sino de subestimar la fricción que genera la mezcla al desplazarse por metros de tubería. Factores como la granulometría, la viscosidad del fluido y la geometría del recorrido determinan la resistencia real que el equipo debe vencer para mantener un caudal constante.
Ajustar el conducto a las exigencias del trabajo es fundamental para garantizar un flujo continuo y rentabilizar el equipo. En las siguientes líneas se detallan los criterios técnicos y prácticos para determinar el diámetro, la resistencia y la longitud máxima de los tramos, asegurando así un rendimiento óptimo en cualquier tipo de aplicación.

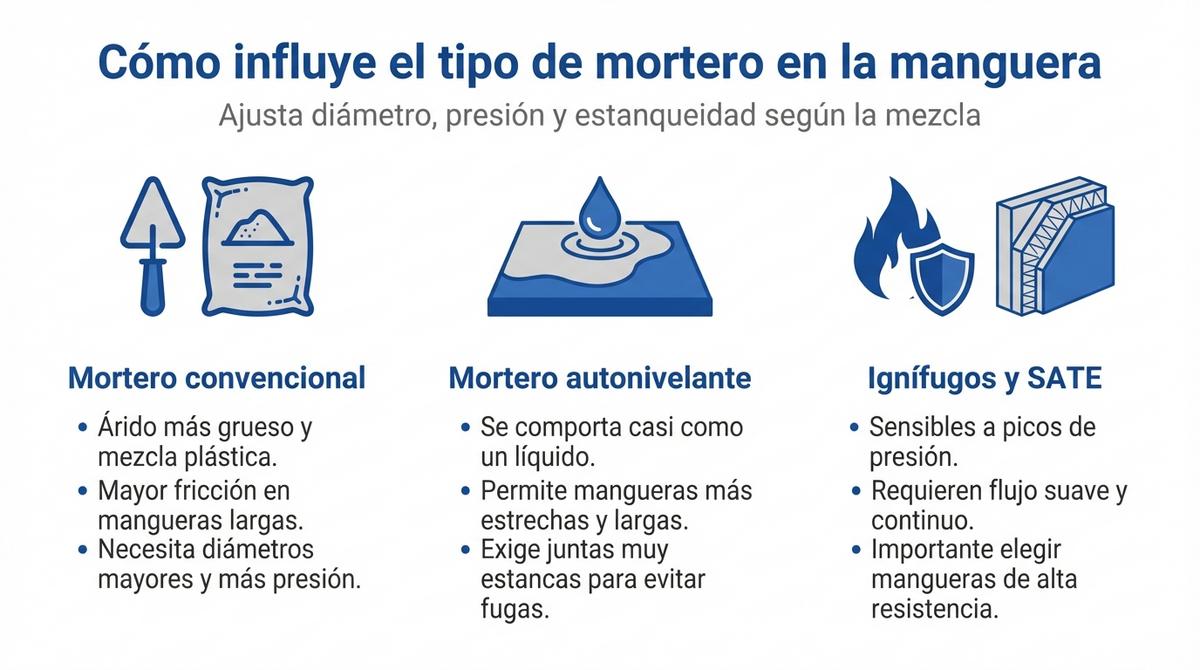

Comportamiento de morteros convencionales y autonivelantes
La fluidez de la mezcla determina directamente la fricción que se genera contra las paredes internas de la tubería. Los morteros convencionales, al contener áridos de mayor tamaño y una consistencia más plástica, oponen una resistencia considerable al desplazamiento, lo que obliga a la bomba a trabajar a presiones más altas. Si utilizas un diámetro insuficiente con este tipo de materiales, la fricción excesiva puede provocar tapones inmediatos y sobrecalentamiento del equipo.
Por otro lado, los morteros autonivelantes se comportan casi como líquidos, facilitando el transporte a través de mangueras más largas y estrechas sin tanta pérdida de carga. Sin embargo, su extrema fluidez exige una estanqueidad perfecta en las conexiones, ya que cualquier fuga de lechada altera la proporción de agua y compromete el acabado del suelo. Al trabajar con máquinas para mortero autonivelante, asegúrate de que las juntas y acoples estén en perfecto estado para mantener la presión constante.
Particularidades de materiales ignífugos y sistemas SATE
Los materiales técnicos presentan desafíos distintos debido a su composición química y física. Los morteros ignífugos, a menudo cargados con fibras o agregados ligeros como la perlita o vermiculita, pueden sufrir segregación si se bombean a demasiada velocidad o presión. Estos materiales requieren un flujo suave y constante para evitar que las fibras se aglomeren en las reducciones, creando obstrucciones difíciles de limpiar.
En el caso de los adhesivos y morteros para sistemas SATE, la tixotropía es el factor clave; el material es espeso en reposo pero fluye al ser bombeado. Esto significa que se requiere un pico de presión inicial alto para romper la inercia estática de la mezcla dentro de la manguera. Es fundamental utilizar conducciones que soporten estos golpes de ariete sin deformarse, garantizando que el material llegue a la pistola de proyección con la consistencia adecuada para adherirse a la fachada.
Cálculo del diámetro interior según caudal y tramo horizontal
Determinar qué manguera necesito para bombear mortero empieza por relacionar el volumen de material que vas a mover con la distancia hasta el punto de vertido. Existe una regla física ineludible: a menor diámetro, mayor presión se necesita para mover la misma cantidad de mezcla. Si reduces el diámetro para ahorrar peso o coste, disparas la velocidad del fluido y la abrasión, desgastando prematuramente el tubo interior.
Para distancias cortas y caudales bajos, los diámetros pequeños son manejables y suficientes. Sin embargo, cuando el recorrido horizontal supera los 30 o 40 metros, es recomendable aumentar el calibre de la manguera para reducir la fricción y proteger la mecánica de la bomba. Aumentar el diámetro facilita el paso del árido y permite que el motor trabaje más desahogado.

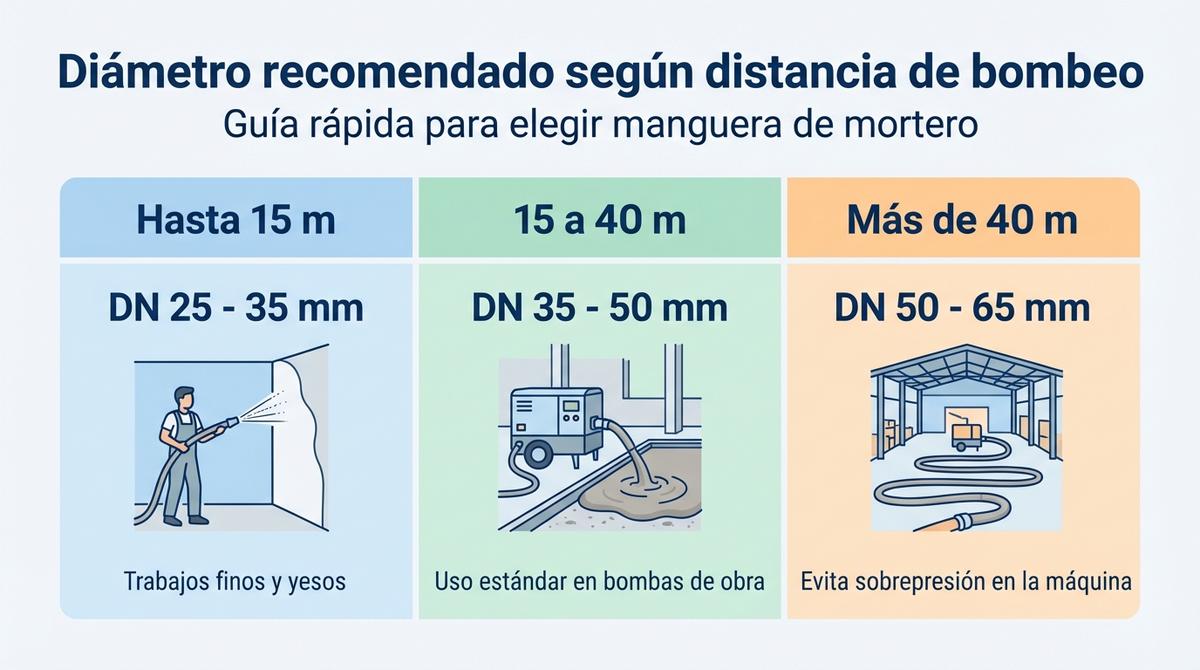

La siguiente tabla orientativa muestra la relación entre distancia y diámetro recomendado para un mortero estándar:
| Distancia de bombeo | Diámetro interior (DN) recomendado | Observaciones |
|---|---|---|
| Hasta 15 metros | 25 mm – 35 mm | Ideal para acabados finos y yeso. |
| 15 a 40 metros | 35 mm – 50 mm | Estándar para la mayoría de bombas de obra. |
| Más de 40 metros | 50 mm – 65 mm | Necesario para evitar sobrepresión en la máquina. |

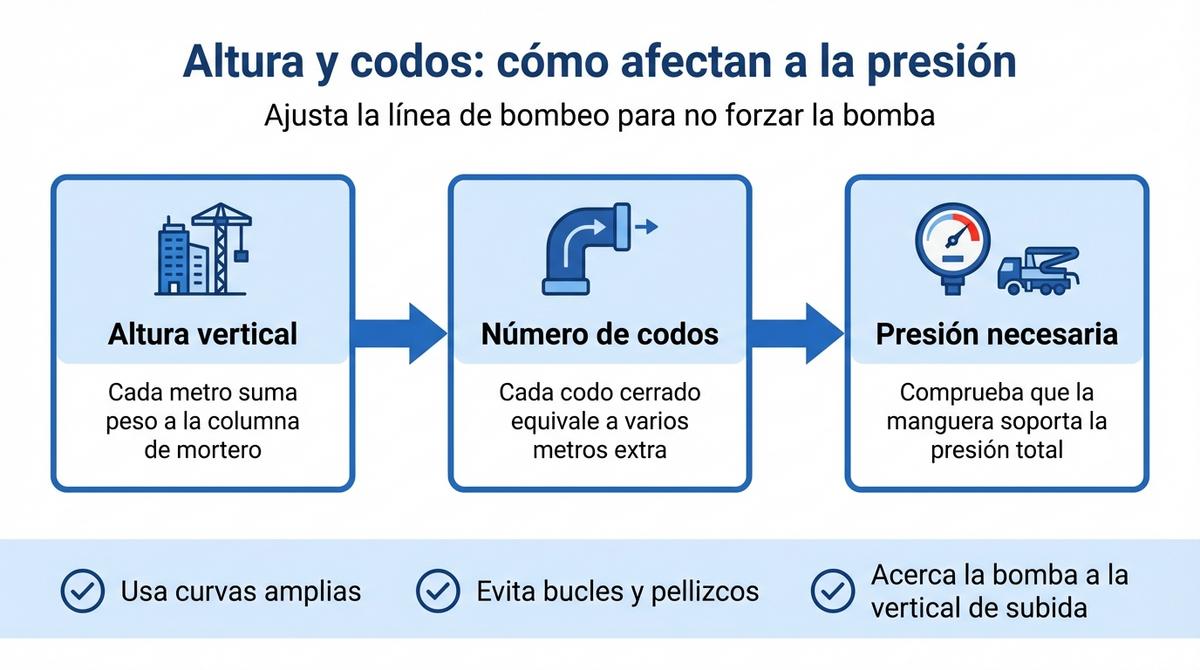

Pérdida de carga por altura vertical y número de codos
La gravedad juega un papel crucial en el rendimiento del equipo; bombear en vertical no es lo mismo que hacerlo en horizontal. Cada metro que subes añade el peso de la columna de material a la presión que debe vencer la bomba. Esta pérdida de carga por altura obliga a revisar si la manguera instalada soporta la presión nominal incrementada necesaria para coronar el edificio.
Además de la altura, la geometría del recorrido es determinante. Una manguera recta ofrece la menor resistencia posible, pero en obra las curvas son inevitables. Debes saber que cada codo de 90° o curva cerrada equivale, a efectos de pérdida de presión, a añadir varios metros de tubería recta. Acumular demasiadas curvas cerradas puede frenar el flujo tanto como duplicar la longitud de la manguera.
Para minimizar estas pérdidas y evitar forzar la maquinaria de construcción, ten en cuenta estos factores geométricos:
- Evita los codos de radio corto; usa curvas amplias siempre que sea posible.
- Mantén la manguera estirada y sin bucles innecesarios en el suelo.
- Coloca la bomba lo más cerca posible de la vertical de subida.
Cuándo utilizar refuerzo textil o malla de acero
La elección del refuerzo interno depende casi exclusivamente de la presión de trabajo y la seguridad requerida. Las mangueras con refuerzo textil son más ligeras, flexibles y fáciles de manipular por los operarios, siendo la opción estándar para yesos, morteros finos y máquinas de proyectar que operan por debajo de 40 bar. Su ergonomía reduce la fatiga del trabajador durante jornadas largas de proyección.
Sin embargo, cuando trabajas con hormigones, bombeos a gran altura o distancias extremas donde la presión supera los 50-80 bar, el refuerzo de malla de acero es obligatorio. El acero evita que la manguera se expanda bajo presión (efecto balón) y proporciona un margen de seguridad vital ante posibles picos de presión que reventarían una manguera textil.
Resistencia a la abrasión y temperatura de servicio
El tubo interior de la manguera es el componente que sufre el ataque directo de los áridos. Se fabrican generalmente con caucho natural (NR) o estireno-butadieno (SBR) de alta calidad, diseñados específicamente para resistir el desgaste por fricción. Una goma de mala calidad se degradará rápidamente, soltando trozos de caucho que pueden contaminar el acabado final o atascar la boquilla de salida.
La temperatura ambiente también afecta el comportamiento del material. En condiciones de frío extremo (cercanas o bajo 0 °C), el caucho pierde elasticidad y se vuelve rígido, aumentando el riesgo de grietas al manipularlo. Por el contrario, el calor excesivo puede ablandar la goma y reducir su capacidad para soportar la presión nominal. Es vital comprobar que el rango de temperatura de servicio de la manguera coincide con las condiciones climáticas de la obra.
Ejemplos numéricos de configuración para obras tipo
Visualizar situaciones reales ayuda a entender mejor la elección del equipo. Imagina una reforma de un piso donde se va a aplicar mortero autonivelante. La máquina está a pie de calle y debe bombear a un segundo piso (unos 6 metros de altura) con un recorrido total de 25 metros. En este caso, una manguera de DN 35 mm es suficiente, ya que la fluidez del material y la distancia moderada no generarán una presión crítica.
En cambio, para una aplicación de mortero SATE en una fachada de 4 alturas, la prioridad es la manejabilidad para el operario que está en el andamio. Aquí se recomienda una línea principal de DN 35 mm o DN 50 mm que suba hasta el nivel de trabajo, rematada con un último tramo de 5 o 10 metros de DN 25 mm (látigo). Esto permite mover la pistola con agilidad sin arrastrar un peso excesivo.
El tercer escenario sería el bombeo de un recrecido de mortero convencional a 60 metros de distancia horizontal en una nave industrial. Dado que la fricción es alta y la distancia considerable, es imperativo usar tramos iniciales de DN 50 mm o incluso DN 65 mm. Intentar hacer este trabajo con una manguera de 35 mm forzaría la bomba al límite y causaría atascos constantes.

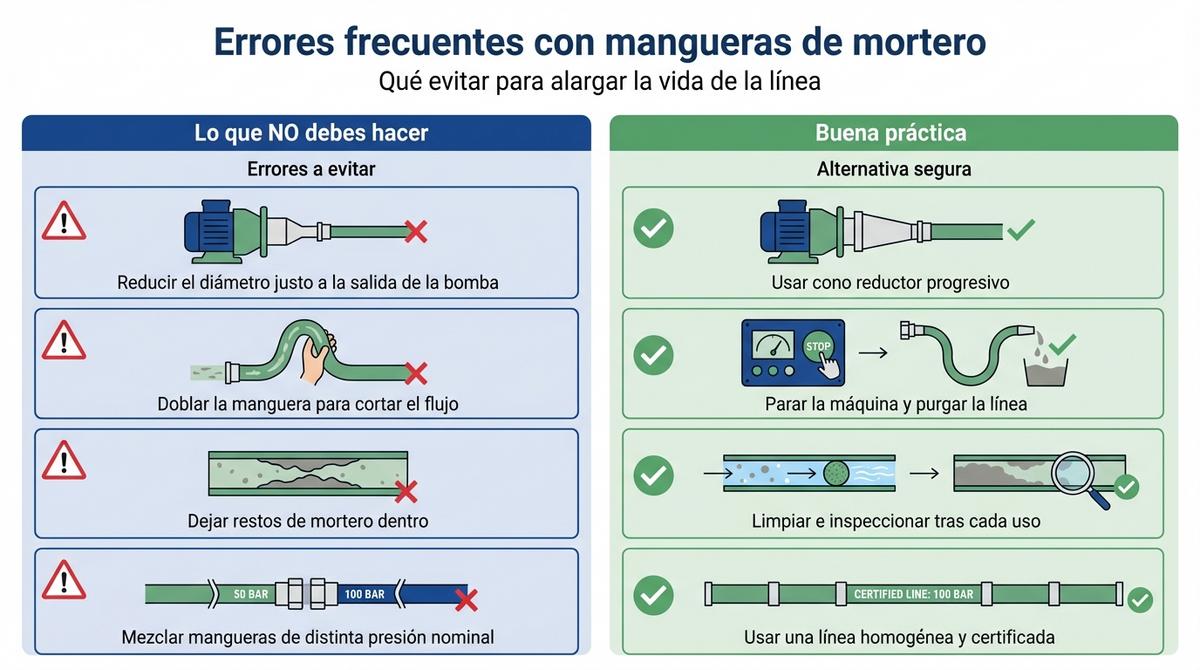

Errores frecuentes que reducen la vida útil de la línea
Uno de los fallos más habituales es reducir el diámetro de la tubería bruscamente justo a la salida de la bomba. Esta restricción inmediata crea un ‘cuello de botella’ que dispara la presión interna y desgasta prematuramente el acople de salida. Siempre se debe utilizar un cono reductor metálico o progresivo que suavice el cambio de sección para que el flujo se adapte sin turbulencias agresivas.
El mantenimiento posterior es tan crítico como el montaje. Dejar restos de mortero fraguando dentro de la manguera, aunque sea una capa fina, reduce el diámetro efectivo y aumenta la rugosidad para el siguiente uso. Golpear los acoples con martillos para soltarlos o arrastrar las mangueras sobre ferralla cortante son prácticas que comprometen la seguridad estructural del conducto.
Evita a toda costa estas malas prácticas en obra:
- Doblar la manguera para cortar el flujo temporalmente (pinzamiento).
- Usar juntas de goma desgastadas que permiten fugas de lechada.
- Mezclar mangueras de diferentes presiones nominales en la misma línea.
Preguntas y respuestas sobre conducciones de mortero
¿Puedo utilizar una manguera de agua reforzada para bombear mortero?
No, bajo ningún concepto. Las mangueras de agua no tienen la resistencia a la abrasión necesaria ni soportan las presiones de trabajo y los picos de las bombas de pistones o tornillo, lo que supone un riesgo grave de estallido.
¿Cómo se desatasca una manguera de forma segura?
Nunca intentes desatascar aumentando la presión de empuje. La maniobra correcta es invertir el bombeo para aspirar el tapón hacia la máquina, despresurizar la línea y, posteriormente, localizar y limpiar la obstrucción manualmente.
¿Cada cuánto tiempo debo cambiar las mangueras?
No hay una fecha fija, depende de los metros cúbicos bombeados y la abrasividad del árido. Debes inspeccionarlas visualmente antes de cada uso; si notas zonas blandas al tacto, deformaciones o alambres expuestos, sustitúyela inmediatamente.
La eficiencia en la proyección o el vertido depende directamente de equilibrar la potencia de la máquina con la capacidad hidráulica de los conductos instalados. Seleccionar un diámetro adecuado y respetar los márgenes de presión de trabajo permite operar con seguridad y continuidad, evitando paradas innecesarias que encarecen la ejecución.
Revisar periódicamente el estado interno de la goma y evitar codos cerrados son prácticas que prolongan la inversión en accesorios. Una configuración correcta no solo protege la vida útil de la bomba, sino que asegura un acabado homogéneo y profesional en cada metro cuadrado de superficie tratada.
