Elegir el sistema de impulsión equivocado para una mezcla de mortero suele traducirse en mangueras bloqueadas, estátors de goma destrozados en pocos minutos o cuadrillas paradas en mitad de la jornada. Al valorar si conviene una bomba de pistón o helicoidal, la respuesta técnica depende del tipo de árido, la distancia de transporte y la uniformidad requerida en el acabado.
Mientras el conjunto de rotor y camisa de elastómero destaca por entregar un caudal constante para revocos técnicos, el pistón aporta la fuerza de empuje necesaria para tragar mezclas densas con arenas de granulometría irregular. Conocer las limitaciones mecánicas de cada tecnología permite asegurar un rendimiento continuo a pie de obra y proteger la inversión en maquinaria.
Principios mecánicos: flujo continuo frente a impulsión pulsante
La bomba helicoidal funciona mediante una cavidad progresiva que entrega un caudal constante y uniforme, mientras que la bomba de pistón impulsa el mortero a través de carreras mecánicas alternadas que generan un flujo pulsante característico.

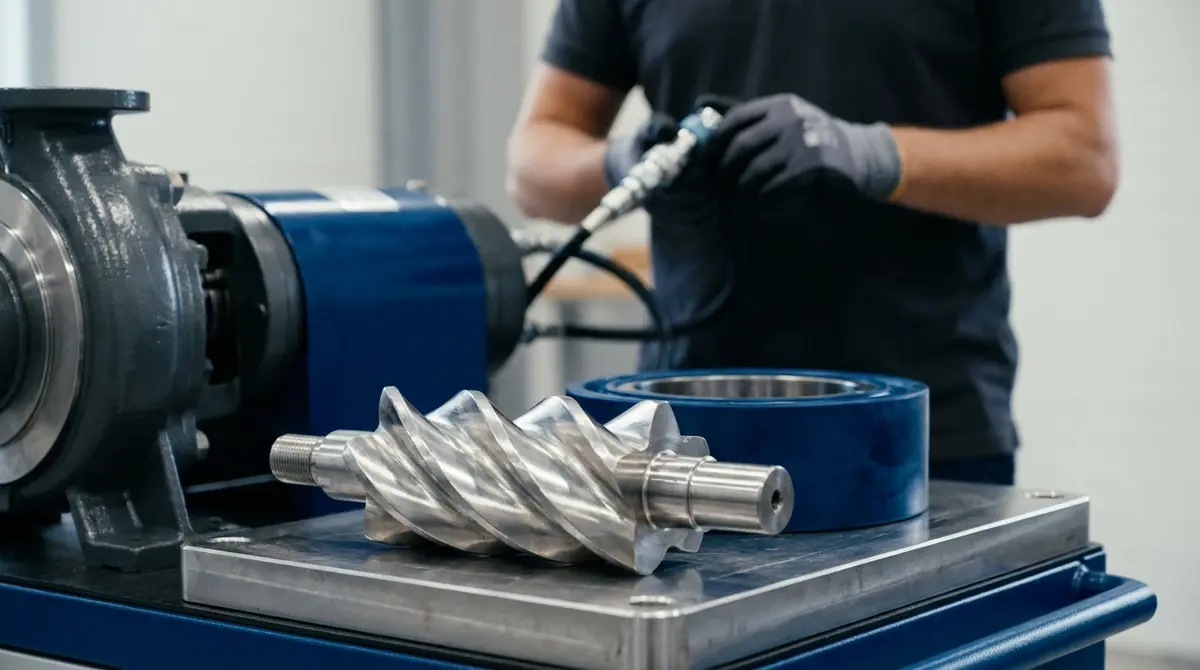

El mecanismo helicoidal integra un rotor de acero con diseño excéntrico que gira ceñido dentro de un estátor o camisa de elastómero. Al rotar, transporta el mortero en cámaras cerradas continuas hacia la manguera, evitando tirones en la proyección. Este desplazamiento uniforme facilita un abanico de pulverización parejo en paredes y techos sin necesidad de regular continuamente el paso de la mezcla.
Por su parte, el sistema de pistón utiliza uno o dos cilindros hidráulicos que succionan el mortero de la tolva y lo empujan hacia la salida en cada recorrido. Este movimiento genera oscilaciones en la presión de salida. Para proyectar mortero con este equipo, resulta indispensable conectar un caudal de aire comprimido adecuado en la boquilla de la lanza, lo que rompe las emboladas mecánicas y atomiza el material sobre el soporte.
Granulometría y tipo de mezcla en bombas de camisa y pistón
La dosificación de la mezcla y el tamaño del árido marcan el límite entre un bombeo fluido y un atasco seguro en manguera. Una proporción suficiente de finos aglutinantes permite lubricar el paso de las partículas más gruesas.
Cuando el mortero contiene una proporción equilibrada de cemento o cal junto con arenas lavadas de grano redondeado, la masa se desliza con menor resistencia interior. Por el contrario, las arenas de machaqueo con aristas vivas aumentan el rozamiento interno y tienden a deshidratar la pasta. Si la mezcla pierde agua bajo presión, se produce una segregación inmediata que provoca el taponamiento instantáneo del circuito antes de alcanzar la lanza de proyección.
Límites de árido en bombas helicoidales de rotor y camisa
Los conjuntos de camisa y rotor estándar trabajan con tamaños de árido contenidos entre los 3 y los 6 milímetros. Superar esta dimensión de grano desgarra el elastómero interior de la camisa de forma irreversible en apenas unos metros de recorrido.
La holgura entre el tornillo metálico y la goma es sumamente estrecha. Si una partícula de grava excede el espacio de paso, queda aprisionada contra la pared elástica, provocando incisiones que eliminan la compresión necesaria para impulsar el producto.
Tolerancia de granulometría en bombas de pistón
Las bombas de pistón admiten áridos mucho mayores, tolerando desde 8 milímetros en mecanismos de válvulas de bola hasta 25 milímetros en equipos de doble pistón con tubo de transferencia en S. Esta holgura permite procesar microhormigones y morteros densos sin peligro de encasquillamiento en las compuertas.
Presión de trabajo y alcance en bombeo de mortero
Las bombas helicoidales trabajan a presiones moderadas de entre 15 y 30 bar, adecuadas para recorridos cortos o medios, mientras que las bombas de pistón desarrollan presiones de hasta 85 bar para salvar distancias verticales notables.
A medida que aumenta la longitud de la manguera, la resistencia interna reduce la velocidad de avance de la mezcla. Los sistemas helicoidales dependen de mangueras de menor sección para mantener la velocidad, lo que incrementa el esfuerzo del motor si se pretende alcanzar alturas elevadas. En cambio, la alta fuerza de empuje de los pistones permite bombear por mangueras de gran sección sin que el mortero se descomponga ni se produzca decantación de áridos en tendidos horizontales largos.
| Parámetro técnico | Bomba helicoidal (camisa y rotor) | Bomba de pistón |
|---|---|---|
| Presión de trabajo | 15 a 30 bar | 50 a 85 bar |
| Granulometría máxima admitida | 3 a 6 mm | 8 a 25 mm |
| Distancia horizontal habitual | Hasta 40 – 60 m | Hasta 150 – 300 m |
| Diámetro interior de manguera | 25 a 35 mm | 50 a 65 mm |
Desgaste y mantenimiento en sistemas de pistón y helicoidales
El desgaste abrasivo afecta de forma distinta a cada mecanismo: las camisas de goma sufren un deterioro rápido y no toleran giros en seco, mientras que los cilindros de pistón ofrecen mayor resistencia metálica pero exigen revisiones técnicas más costosas.
En una máquina helicoidal, arrancar el rotor sin lubricación líquida inicial calcina la camisa de elastómero en cuestión de segundos debido al calor generado por el contacto directo. A pesar de esta sensibilidad, cambiar una camisa desgastada es una tarea simple que el propio operario realiza en la obra en menos de quince minutos con un recambio muy accesible.
Los sistemas de impulsión por pistón montan camisas de cromo duro y segmentos de sellado que soportan mejor los arranques iniciales y el roce de arenas abrasivas. Eso sí, la limpieza exhaustiva de las válvulas de bola resulta indispensable al terminar cada turno. Si quedan restos de mortero fraguado sobre los asientos de cierre, el equipo perderá estanqueidad de succión y la reparación posterior implicará desmontajes complejos en taller.
Criterios para elegir bomba de pistón o helicoidal según el trabajo
Para determinar si necesitas una bomba de pistón o helicoidal en tu proyecto, analiza la procedencia del mortero, la finura del acabado exigido y la altura del punto de vertido en la estructura.

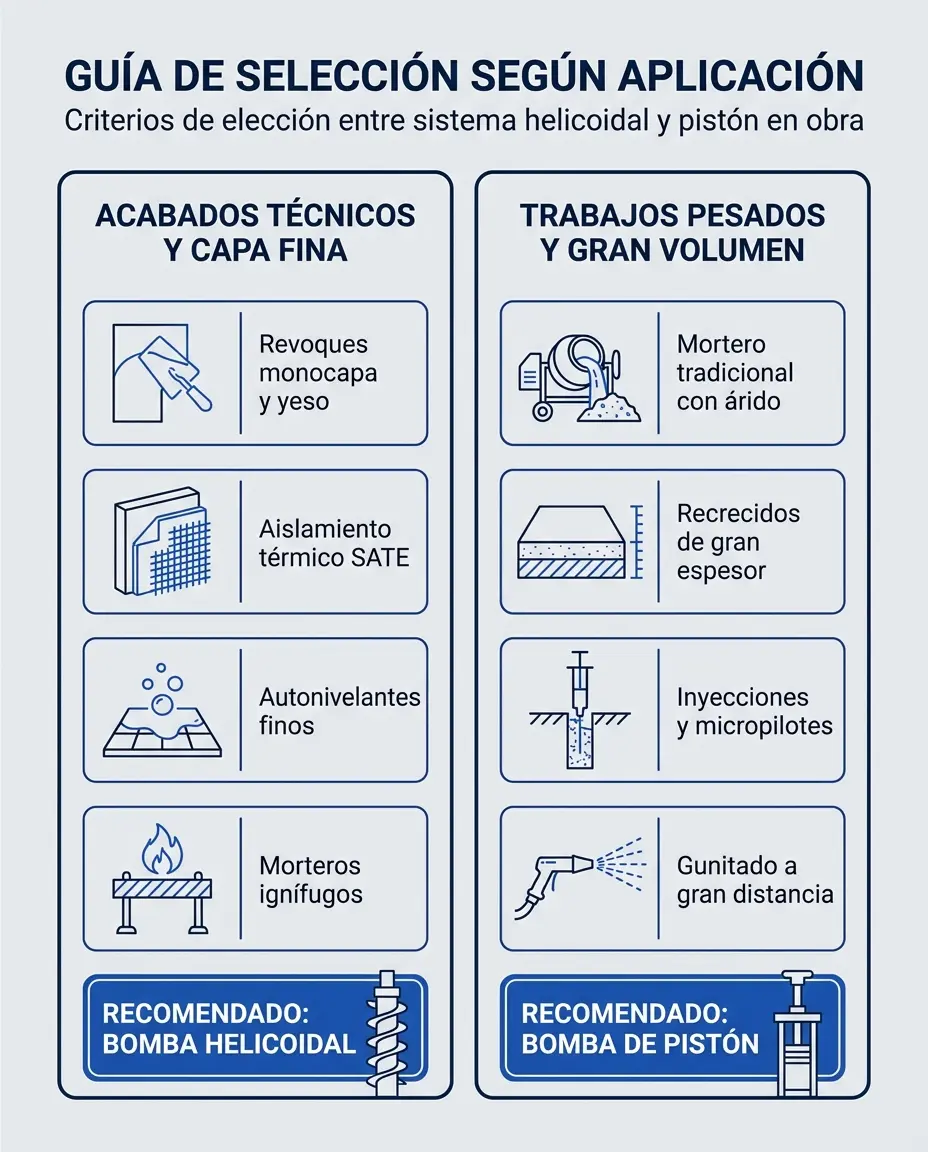

Conviene seleccionar un sistema helicoidal en los siguientes supuestos de obra:
- Revoques monocapa y yeso proyectado: donde el flujo continuo permite planchar y reglear la superficie con rapidez.
- Morteros para sistemas de aislamiento térmico: mezclas técnicas finas que requieren una proyección regular sobre paneles.
- Morteros autonivelantes fluidos de capa fina: en pavimentos que demandan un caudal constante sin burbujas de aire inducidas por sacudidas.
- Morteros ignífugos de protección pasiva: pastas ligeras que circulan fácilmente por pasos de camisa estándar.
Por otro lado, la tecnología de pistón es la elección adecuada en estos escenarios:
- Mortero tradicional elaborado en obra: mezclas preparadas con arenas sin clasificar o con granulometrías irregulares.
- Recrecidos de suelo de gran espesor: vertidos masivos que incorporan gravilla o fibras estructurales de refuerzo.
- Inyecciones de consolidación y micropilotes: lechadas densas que requieren mantener altas presiones de penetración continua en terrenos o muros.
- Gunitados y bombeos a gran altura: tajos donde es obligatorio transportar el material a través de tendidos de manguera largos y pesados.
La elección adecuada equilibra la finura exigida en el acabado con el tamaño del árido que debe circular por la manguera. Valorar si en el tajo predomina la aplicación de revocos finos o el transporte de mezclas densas evita paradas forzadas y reduce el gasto en repuestos de desgaste a lo largo de la obra.
Para dimensionar el equipo adecuado según las necesidades de cada proyecto, en Bishop SL ofrecemos asesoramiento técnico directo y un catálogo completo de maquinaria de bombeo para profesionales de la construcción.
